UV光催化氧化器,VOCs提升整治环保设备

随着环保部门对工厂企业监管力度的加强，近期VOCs提升整治成为新的热点，部分企业被强制进行提升整改。主要包括几类企业：

1、已经办理环保手续，但采用单一的活性炭吸附装置，须按要求提升治理效果；

2、已经办理环评但未验收，须按新的要求做废气整治处理，再按流程验收备案；

3、未批先投的工厂，但镇区同意保留的项目，则需完善环保设施，再报验收备案。

我公司提供专业的环保治理方案，提供UV光催化氧化器、吸附塔、等离子体设备、催化燃烧等VOCs提升整治环保设备。

UV光催化氧化器环保设备技术原理：

光催化氧化是在外界可见光的作用下发生催化作用，以半导体及空气为催化剂，以光为能量，将有机物降解为CO2和H2O及其它无毒无害成份。本公司利用人工紫外线光波作为能源，配合经我公司特殊处理后活性最强、反应效率最高的纳米TiO2催化剂，废臭气体经过处理后可达到净化的更理想的效果。在半导体光催化氧化反应中，通过紫外光照射在纳米TiO2催化剂上，纳米TiO2催化剂吸收光能产生电子跃进和空穴跃进，经过进一步的结合产生电子-空穴对，与废气表面吸附的水分（H2O）和氧气（O2）反应生成氧化性很活波的羟基自由基和超氧离子自由基能够把各种有机废气如烃类、醛类、酚类、醇类、硫醇类、苯类、氨类、氮氧化物、硫化物以及其它VOC类有机物及无机物在光催化氧化的作用下还原成二氧化碳（CO2）、水（H2O）以及其它无毒无害物质，经过净化之后的废气分子被活化降解，臭味也同时消失了，起到了废气净化的作用，同时对管道内滋生的细菌病毒都可以有效的去除，由于在光催化氧化反应过程中无任何添加剂，所以不会产生二次污染，运行成本方面只是用到电能，无需经常更换配件，对于企业来的使用上是相当的节能环保。

低温等离子体废气处理设备 VOCs处理设施

VOCs整治作为东莞市2017年环保部门的重点工作之一，我公司提供成熟可靠的低温等离子体废气处理设备，适用于化工、塑胶、家具、玩具、工艺品、制鞋、五金行业等泡漆、喷漆喷涂废气治理。

我公司在石排、茶山、横沥、厚街、长安等镇区有大量环保工程案例，拥有成熟的设备研发团队和现场施工团队，为东莞工厂企业提供专业的废气治理服务。

低温等离子体是继固态、液态、气态之后的物质第四态，当外加电压达到气体的 放电电压时，气体被击穿，产生包括电子、各种离子、原子和自由基在内的混合体。放电过程中虽然电子温度很高，但重粒子温度很低，整个体系呈现低温状态，所以称为低温等离子体。低温等离子体降解污染物是利用这些高能电子、自由基等活性粒子和废气中的污染物作用，使污染物分子在极短的时间内发生分解，并发生后续的各种反应以达到降解污染物的目的。（注：低温等离子体相对于高温等离子体而言，属于常温运行。）

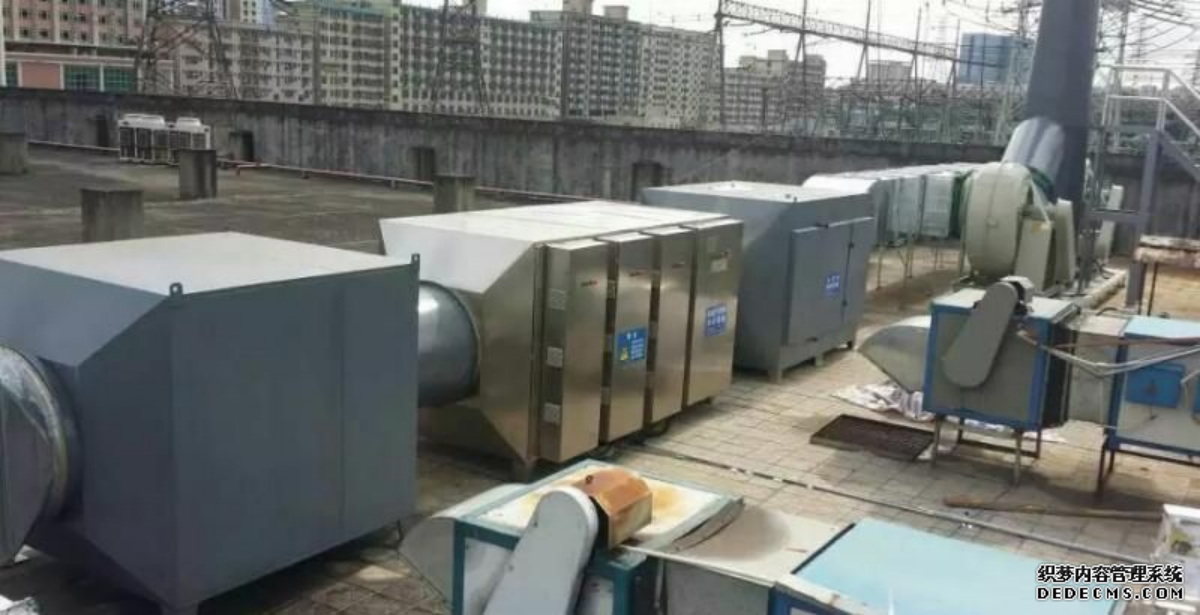

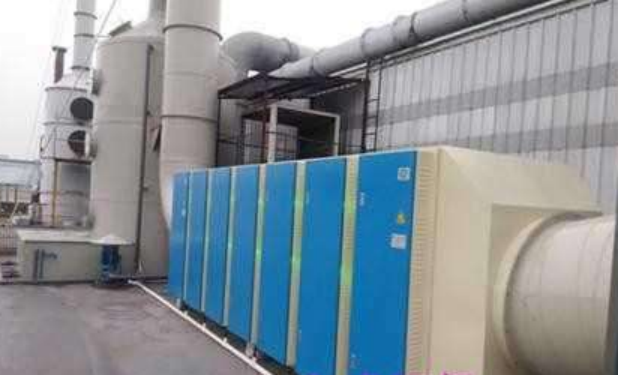

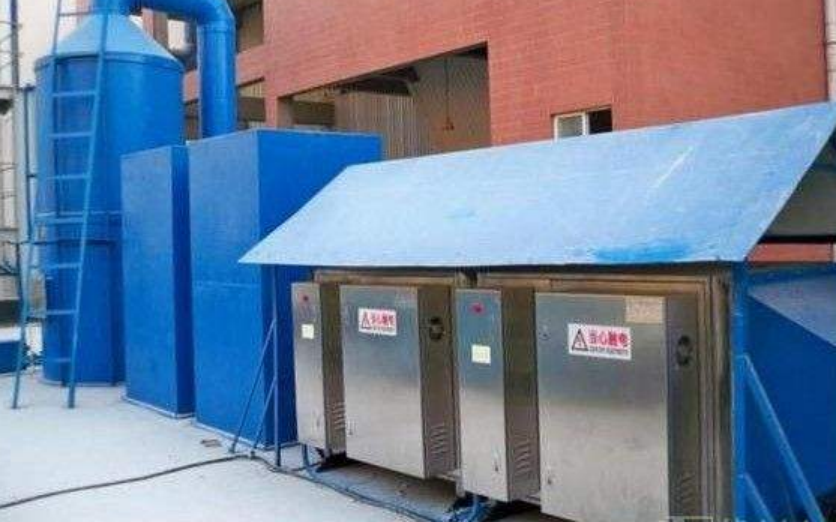

喷漆废气治理：UV光解器 + 活性炭吸附

采用二级组合式VOCs治理技术对喷漆废气进行有效治理，正通公司自研漆雾过滤系统，有效去除漆雾颗粒，废气再经UV光解器和活性炭吸附装置进行处理，使得废气符合国家要求之标准再排放于高空大气。

VOCs处理设备：UV光解器的原理

一、本产品利用特制的高能高臭氧UV紫外线光束照射恶臭气体，裂解恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子键，使呈游离状态的污染物分子与臭氧氧化结合成小分子无害或低害的化合物，如CO2、H2O等。

二、利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。 UV+O2→O-+O*(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有极强的清除效果。

三、恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。

四、利用高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到脱臭及杀灭细菌的目的。

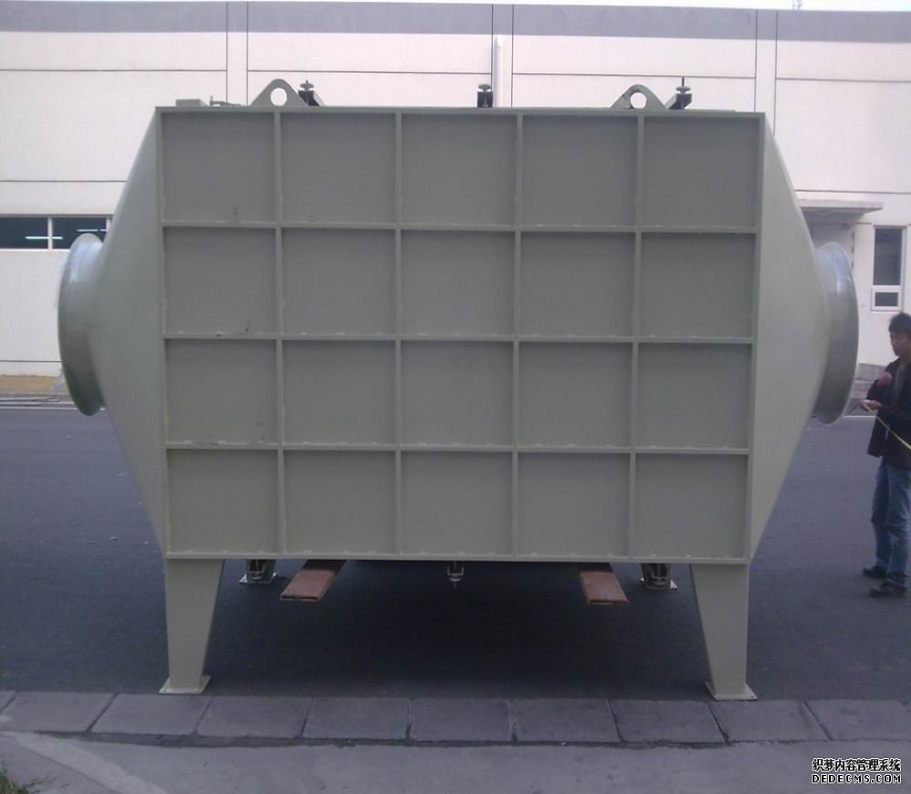

活性炭吸附塔 处理有机废气的环保设备

我司是一家专业制造环保设备的生产单位，在有机废气处理方面，有丰富的治理经验。正通牌活性炭吸附塔一次性投入小，处理风量大，适合各大中小企业，该有机废气治理设备可顺利通过环评以及环保验收。

我公司根据企业废气产生的具体情况，选定吸附塔定制的材质，目前常用材质包括：PP材质、碳钢材质、镀锌板材质、玻璃钢材质。我公司对产品有保修售后服务，后续还可提供免费的环保咨询服务。

活性炭吸附塔选多大？

我公司工程人员可在客户车间现场踏勘，根据客户有机废气产生的种类和浓度，选择合适的处理风量，然后进行非标设计和生产加工。一般生产活性炭吸附塔需要一周时间。活性炭吸附装置的常用风量包括5000/10000/15000/20000立方/小时等等。

粉尘处理类

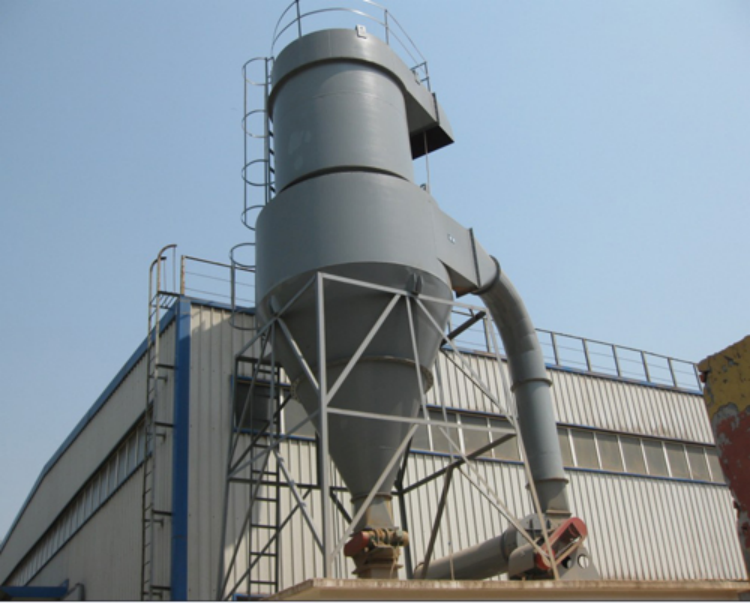

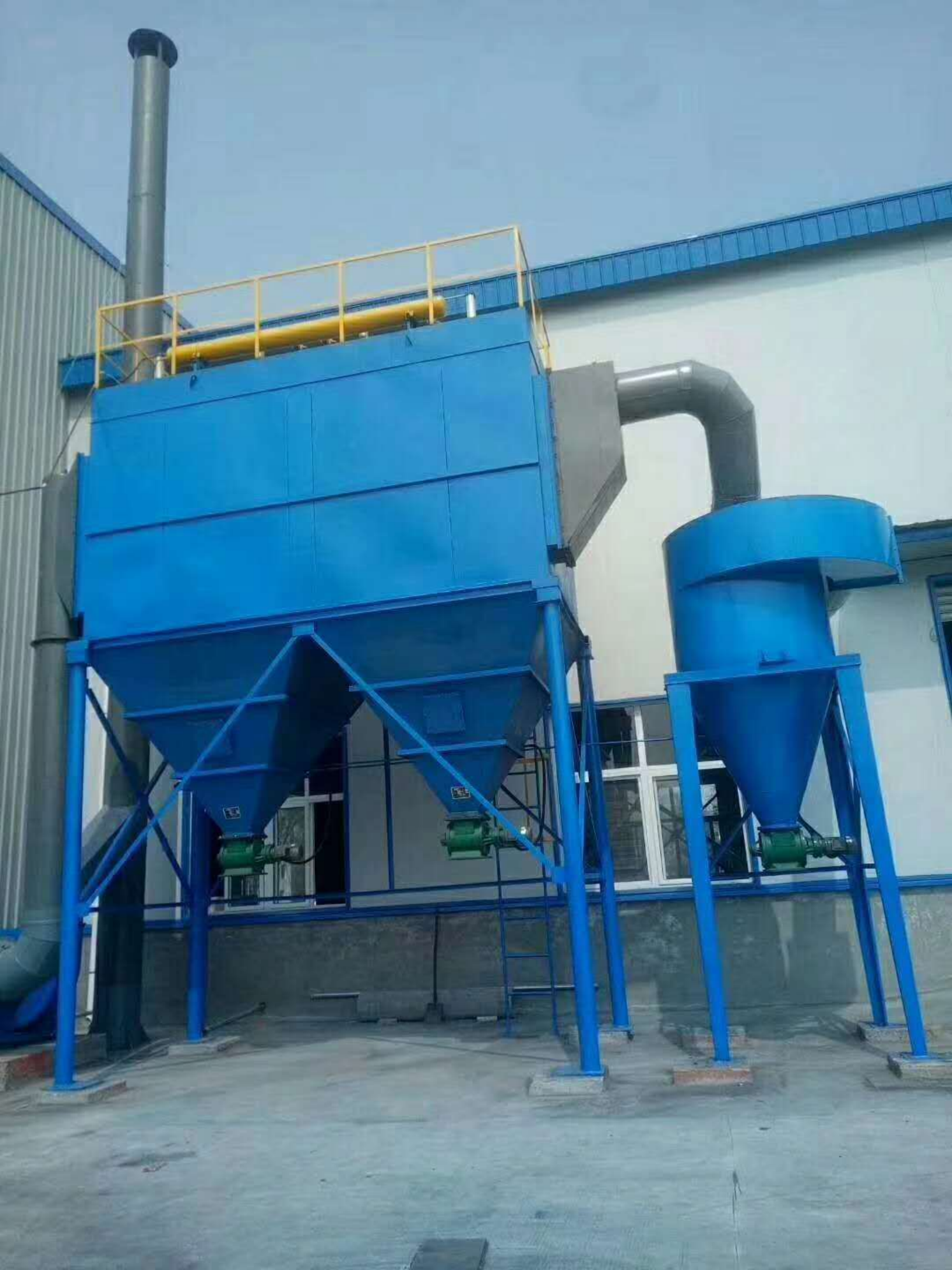

旋风除尘器：鞋厂修边打磨颗粒物废气治理

正通环保为厚街某鞋厂修边打磨工序配套旋风除尘器一套，设计风量约10000立方/小时，最高运行温度<120℃。

1、除尘器技术特点

a.能处理高浓度的混合气流。

b.与常规的二级除尘系统相比，具有结构合理、占地面积小、减少系统的总阻力、能耗低、投资少

c.高效的清灰方式和经济的清灰参数，充分体现了除尘器的高效和节能的优化设计

d.视粉尘的特性而特选的滤袋。

e.除尘器内无运转部件，维护方便。

2、旋风除尘器构造

旋风除尘器是在普通圆筒形脉冲袋式除尘器筒体的下段设置了一定长度的外筒体，使内、外筒体段构成一个相对独立、密封的腔体，并在外筒体上设置切向进风口。

3、工作原理

进入除尘器的含尘气体在内外筒体间产生旋转，气流由直线运动变为圆周运动，沿锥体向下运动，形成外旋气流。含尘气体在旋转过程中产生离心力，将气体中的粉尘尘粒甩向气壁；尘粒一旦与气壁接触，便失去慢性力而在向下的重力作用下沿壁面下落，进入排灰口。外旋气流在锥体部分又形成向上的内旋气流，呈螺旋形向上运动，由出风口排出。

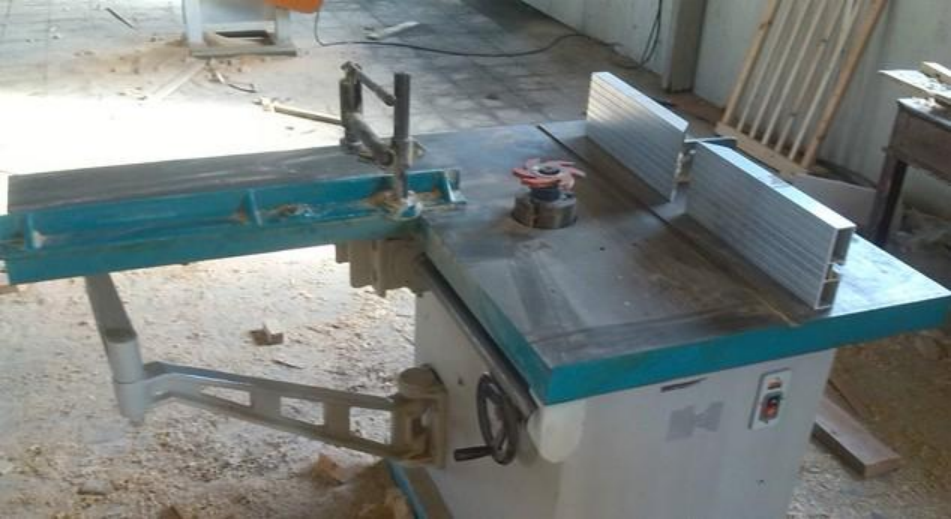

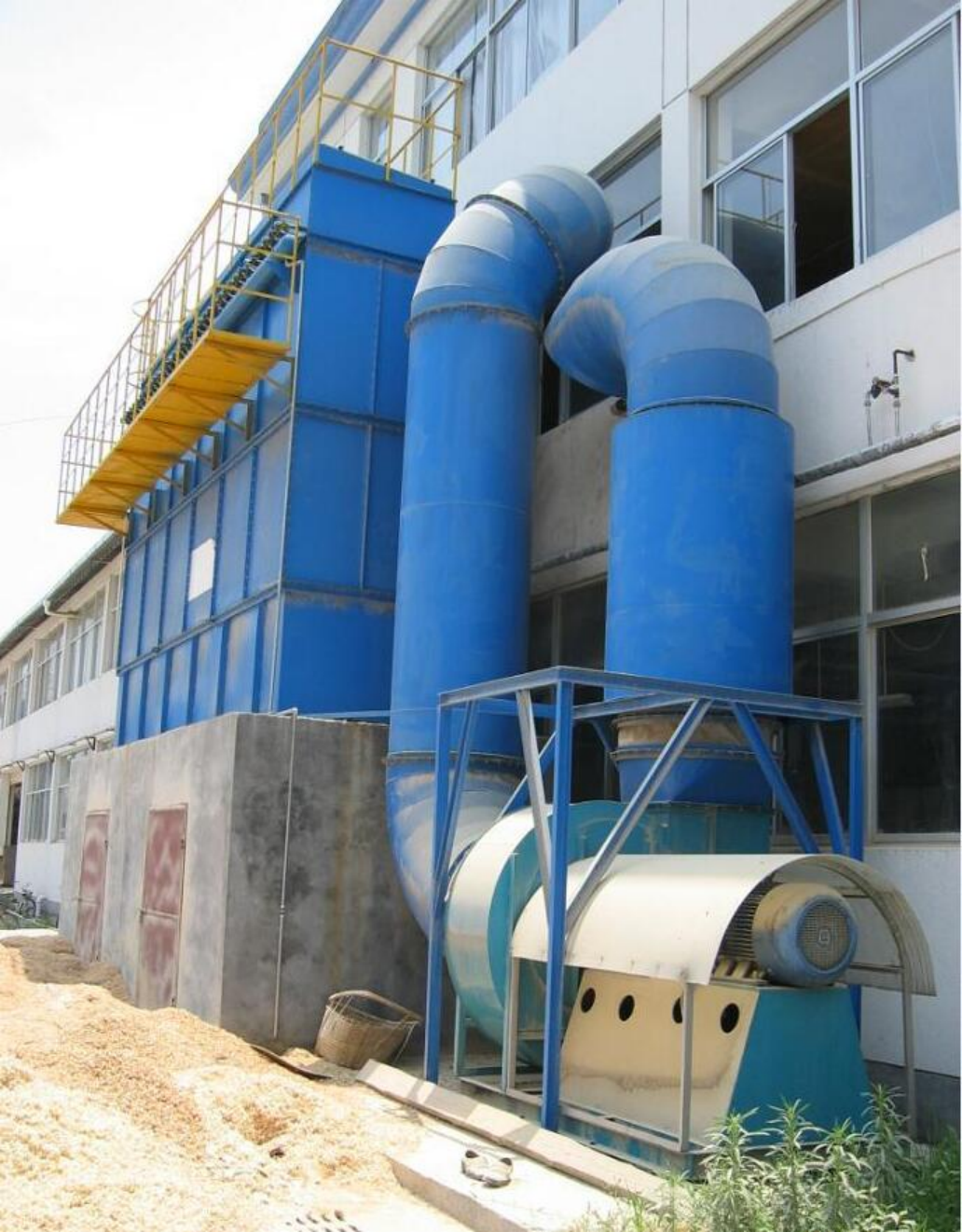

木器加工厂粉尘治理工程

石排镇某木器加工厂占地8000余平方米，主要从事木制品加工，产品为木质门、窗等，主要生产工序包括开料、修边打磨、喷漆、细磨等。在生产车间内，由于缺乏粉尘收集设施，木质细小粉尘弥漫，对员工健康和周边环境产生不良影响。该木器厂负责人环保意识超前，委托东莞市正通环保公司给车间修边打磨以及细磨工序设计和安装粉尘收集和处理设施。

我公司为其车间勘察现场并寻求能解决的办法，勘察现场后做出了详细的方案。设计的脉冲布袋除尘器，占地18平米。木工吸尘设备系统完成后，木工作业的车间里面，生产环境得到了极大的改善，生产效率整体提高了30%，员工也不再抱怨车间的环境。同样的，周边的环境也得到了改善，环保审批方面验收监测以及环保验收全部顺利通过！

二、设计依据

1、 贵公司提供的有关资料。

2、《中华人民共和国环境保护法》

3、《机械设备安装工程施工及验收规范》（TJ231-87）

4、《工业管道工程施工及验收规范》（GBJ235-82）

5、通风与空调工程施工及验收规范》（GBJ243-82）

6、建筑安装工程质量检验评定标准》（通用机械设备安装工程）（TJ305—75）

7、《低压、配电装置及线路设计规范》（GBJ54-83）

8、《通用用电设备配电规范》（GBJ50055-93）

9、《三废处理工程技术手册》（废气卷）

10、 广东省地方标准《大气污染物排放限制》（DB44/27-2001）。

11、恶臭污染物排放标准(GB14554-93)。

12、环境空气质量标准（GB3095-2012）国家标准。

三、设计原则

1.严格执行国家有关环境保护的各项规定，确保排放指标达到国家及地方有关排放标准。

2.采用先进、合理、成熟的处理工艺。

3.工艺设计与设备选型能在运行的过程中有较大的调节余地。

4.操作管理方便，节省动力消耗和运行费用。

四、设计范围

1、工艺流程的选择和设计；

2、非标设备的制造、安装与标准设备的选型；

3、工程设备的运输、安装、调试及操作人员的培训；

4、管网、电器、自控的设计与安装；

5、我方只负责由电控箱至风机、水泵的电源（甲方须提供电源至电控箱内）；

6、我方所安装、设计的设备及管道从生产线排风口至风机排放口线路；

五、执行标准

一、废气处理后达到恶臭污染物排放标准(GB14554-93)二级新扩改建排放标准要求，为恶臭污染物厂界标准值是对无组织排放源的限值。则下表。其中臭气浓度小于20无量纲。

六、工程进度计划表

●本项目环境治理工程施工进度计划遵循《城市粉尘、废气处理工程项目建设标准》，以下为一套处理系统工期：

1．施工场地勘测1工作日

2．设计1工作1日

3．设备产品制造18工作日

4．设备与管道安装25工作日

5．设备调试2工作日

6．设备验收2工作日

7．调试(培训期)1工作日

工程进度需要工作日为50日

备注：本建设工期不包括因审批拖延、返工、资金不到位、停工待料及自然灾害等影响而延误的工期。另外通过环保监测和环保验收，需要工作日为120天。

七、售后服务

我司 “诚信第一、顾客至上” 为宗旨，愿以良好的产品质量，优质的服务，完善的售后服务与同行厂家公平竞争。我司设有专业的售后服务部，建立一套完整的售后服务档案，并由售后服务部定期跟踪服务，所供设备壹年免费保修服务，在保修期内，凡因我公司设计、制造、设备、材料、安装、调试等原因造成的设备损坏或故障，均由我公司予以免费维修或更换。保修期满后，仍提供终身的、优质的维修服务。提供系统的终身技术指导、提供免费技术咨询及技术服务。每月主动追踪设备运行记录，系统运行状况，以便及时发现问题，保证系统长期安全、稳定的运行。对于客户要求，保证在2小时以内予以答复，如有必要，保证在规定时间内赶到用户现场予以服务。

目前，我国多数锅炉的主要能源依然是煤炭，而煤炭的燃烧是高温含尘废气的最主要来源。随着经济的发展，环保要求日趋严格。因此，新的高温工业废气除尘技术是还需开发的重要课题。

高温废气除尘具有如下特点：

(1)所要求净化的含尘气体温度高，高达600~1400℃；

(2)废气中粉尘颗粒细，通常粒径<5~10μm，甚至在亚微米级；

(3)净化标准高，出口浓度要求10~50mg/m³；，甚至更小。高温工业废气除尘技术的种类高温工业废气除尘技术的种类有：旋风除尘、湿法除尘、静电除尘、过滤除尘等。

锅炉废气处理方案

1、旋风除尘 使含尘气体作旋转运动，利用离心力作用将尘粒从气流中分离并捕集下来。该种除尘器历史悠久，应用广泛，型式繁多，结构简单，没有运动部件，造价便宜，维护管理方便；除尘效率一般达85%左右，其可分离粒径较大，只能用于高温除尘的预处理。

2、湿法除尘 利用含尘气体与水或其它液体相接触时，水滴和尘粒的惯性碰撞及其他作用而把尘粒从气流中分离出来。其突出优点是可同时对有害气体进行净化；但易产生二次污染，耗能高，用于高温除尘其流程长，操作复杂，运行费用高，故此法很少运用。

3、静电除尘 利用高压电源和一对电极(放电极及集尘板)产生不均匀的电场以分    离捕集气流中的粉尘。电除尘效率可达90%~99.6%，捕获尘粒平均粒径为5μm，压力损失低。但一次性投资和运行费用高，对于高温含尘烟气需要在高压条件下才能有稳定的电晕电荷，还存在粉尘的比电阻和气体成分等性质的敏感性及电极的腐蚀等问题，对于含尘煤气还存在电火花引起爆炸的问题。

4、过滤除尘 使含尘气流通过过滤材料而将粉尘分离捕集。采用廉价的砂、砾、焦炭等颗粒物作为滤料的颗粒层除尘器，在高温废气除尘方面引人注目。过滤除尘的除尘效率可高达99%。采用耐高温纤维织物作滤料的袋式除尘器，在工业尾气的除尘方面应用较广。

焊接时产生的废气成分：

  焊接通常会产生含各类氧化物颗粒的气体和烟雾，颗粒的大小直接影响着其危害性，越小的颗粒越危险。此外，许多这些加工过程都会产生气体（最常见的有二氧化碳和臭氧，当然还有其他），如果在通风不好的情况下， 经证实是会对人体造成危害的。。

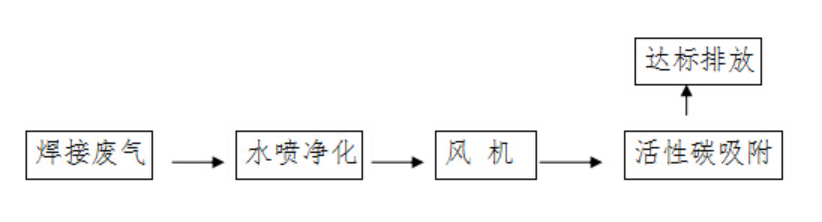

  2. 焊接工艺流程：

  3. 焊接工艺说明：

  电弧焊接是将电极上的金属焊支熔化在焊接点上， 焊接部位通常会用惰性气体或挥发性的填充料作保护。电弧焊接是低成本的工艺，被广泛的使用。

  等离子（电弧）切割 于50年代发明，可以处理火焰切割不能切割的金属，如不锈钢、铝和铜。等离子切割利用导电气体通过等离子枪集中能量传送至材料上将其割开。等离子气体一般为氩气、氢气、氮气或混合性气体，再添加空气和氧气。

  4. 焊接废气处理步骤：

  将焊接工序产生的氧化物颗粒的气体和烟雾，设置集气装置对其进行收集后引至“三蓝环保喷淋塔+三蓝环保活性炭吸附器”进行处理后经排气筒高空排放。

  5. 焊接废气处理设备：

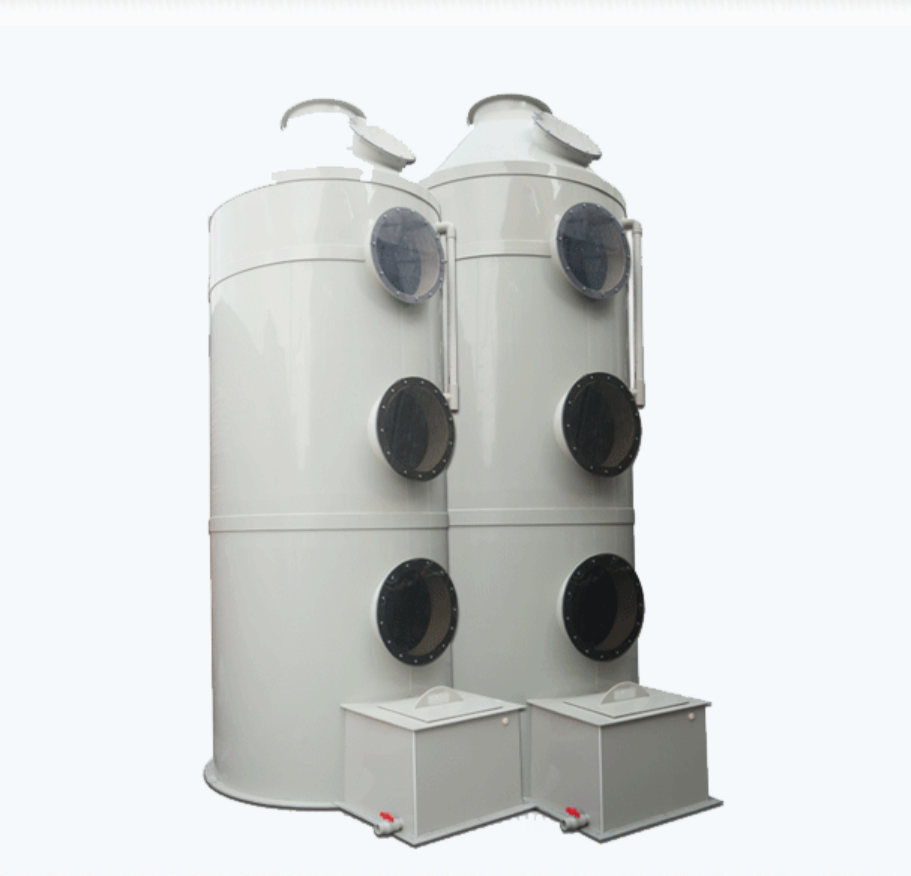

（1）三蓝环保喷淋塔：

  三蓝环保喷淋塔当其有一定进气速度的含烟尘气体经风管进入喷淋塔体后，水喷淋冲击水层并改变了气体的运动方向，而尘粒由于惯性则继续按原方向运动，其中大部分尘粒与水粘附后便停留在水中，在冲击水浴后，有一部分尘粒随气体运动，与冲击水雾并与循环喷淋水相结合，在主体内进一步充分混合作用，此时含尘气体中的尘粒便被水捕集，尘水径离心或过滤脱离，因重力经塔壁流入循环池，净化气体外排。废水在循环池中经加药处理后循环使用，沉渣定期清捞、外运

（2）三蓝环保活性炭吸附器：

  含尘气体由风机提供动力，正压或负压进入三蓝环保活性炭吸附器，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过活性炭吸附塔后，进入设备排尘系统，净化气体高空达标排放。
